十大阀门运动原理动画展示 一窥流体控制的奥秘

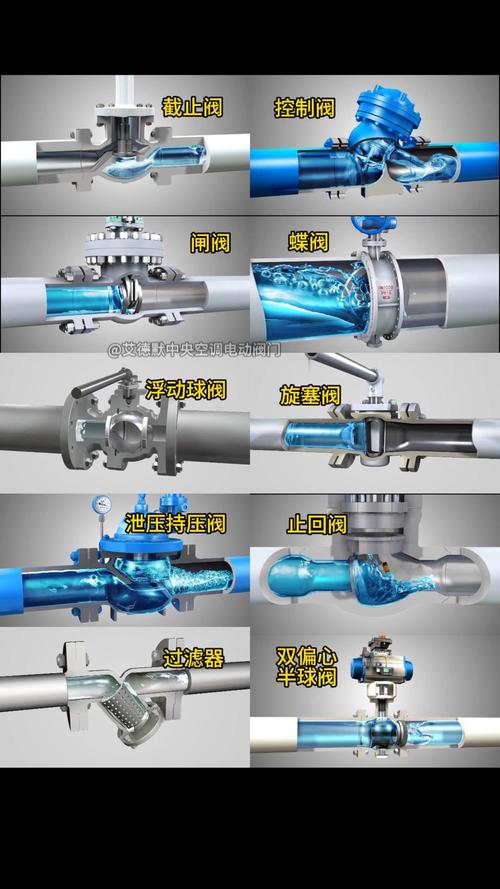

在工业管道系统中，阀门是控制流体流动的关键部件。它们通过改变通道大小、方向或完全阻断流路来实现对流体的调节、分配和切断。对于工程师、技术人员乃至好奇的学习者而言，理解阀门内部如何运动是掌握其应用的基础。动画展示能够直观地呈现这些动态过程，将抽象的原理转化为可视的画面。本文将以文字形式“动画展示”十大常见阀门的运动原理，带您深入探索阀门内部的机械世界。

1. 闸阀（Gate Valve）：闸阀的启闭件是闸板，运动方向与流体方向垂直。当转动手轮时，阀杆带动闸板上升或下降，像闸门一样截断或放行流体。全开时通道畅通，流体阻力小，但部分开启时易引起振动和密封面冲蚀。动画中可清晰看到闸板垂直移动，与流体流向呈直角。

1. 截止阀（Globe Valve）：截止阀的阀芯是塞形阀瓣，沿流体通道中心线作直线升降运动。关闭时阀瓣压迫阀座，切断流路；开启时阀瓣离开阀座，流体呈S形曲折流过。其密封性好，但流阻较大。动画演示阀瓣上下运动及流体绕行路径。

1. 球阀（Ball Valve）：球阀的核心是一个带通孔的球体，绕垂直于流体方向的轴线旋转。当通孔与管道对齐时，流体通过；旋转90度后，球面封堵流道。动画中球体旋转动态展示启闭过程，操作迅速，流阻极小。

1. 蝶阀（Butterfly Valve）：蝶阀的阀瓣是一个圆盘，绕阀体内的固定轴旋转。圆盘平面与流向垂直时关闭，旋转90度后与流向平行时开启。动画展示圆盘的旋转运动，结构紧凑，适用于大口径管道。

1. 旋塞阀（Plug Valve）：旋塞阀利用带通孔的圆锥形或圆柱形旋塞绕自身轴线旋转来控制流体。通孔与管道对齐时导通，旋转90度后旋塞实体部分阻断流道。动画表现旋塞的旋转和通道对齐变化，操作快捷，常用于需要快速启闭的场合。

1. 止回阀（Check Valve）：止回阀依靠流体自身的流动来开启和关闭，防止倒流。常见有升降式和旋启式。升降式阀瓣沿垂直方向升降；旋启式阀瓣绕铰链旋转。动画中正向流动时阀瓣开启，反向时阀瓣在流体压力下关闭。

1. 隔膜阀（Diaphragm Valve）：隔膜阀由弹性隔膜将流体与阀杆机构隔开，通过阀杆上下运动推动隔膜变形，实现启闭。关闭时隔膜压紧在阀座上，开启时隔膜抬起。动画展示隔膜的柔韧变形及对流体的控制，适用于腐蚀性流体。

1. 减压阀（Pressure Reducing Valve）：减压阀通过调节弹簧和膜片感应下游压力，自动改变阀瓣开度，将进口高压减至稳定的出口低压。动画中膜片随压力变化上下移动，带动阀瓣调节开度，维持出口压力恒定。

1. 安全阀（Safety Valve）：安全阀在系统压力超过设定值时自动开启，排放流体以泄压。弹簧加载式安全阀通过弹簧力与蒸汽压力平衡；当压力过高时，阀瓣克服弹簧力升起。动画展示阀瓣的跳升和回座，强调其安全保护功能。

1. 疏水阀（Steam Trap）：疏水阀用于排除蒸汽系统中的冷凝水，同时阻止蒸汽泄漏。机械型疏水阀利用浮球随液位变化带动阀瓣启闭；热力型则利用蒸汽和冷凝水的温度差异。动画表现浮球升降或双金属片变形，实现自动排水阻汽。

通过动画展示，这些阀门的运动原理变得直观易懂。无论是垂直升降、旋转还是柔性变形，每一种运动都服务于特定的流体控制需求。理解这些原理，有助于正确选型、操作和维护阀门，确保工业系统安全高效运行。
